Projetor pagina 1

Esta é a meu novo projetor, já otmizado em vários aspectos.

Relação do material que utilizarei:

01 - monitor lcd Psone 640 x 480 em VGA mode e 480 x 480 em video mode
01 - KIT HQI 150 W - 5200 k - 10000 lumens - UVS - OSRAM
01 - Refletor de aluminio com vidro para HQI BI-PINO
01 - Refletor esferico - Conha de 100 mm
02 - FAN - 1 de 8 cm e 1 de6 cm
01 - Espelho 2mm
01 - Lente projetora mercado livre - focal point 200 mm - lente de +5'/+0,5'
01 - lente fresnel via ML para lampada PVC flexivel - focal point 300 mm -
Fiz um "sanduiche" com duas placas de vidro 2mm - |vidro|fresnel|vidro|

01 - lente fresnel PVC -Alto brilho- via 3Dlens - focal point 300 mm -
MDF 03 milimetros para caixa.

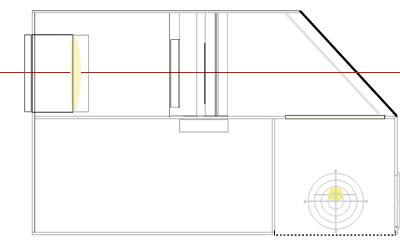

PRIMEIRO PASSO - O ESQUEMA DE MONTAGEM


Preparação da lente projetora VARIFOCAL

Eu usei para a montagem um pedaço de tubo de PVC branco de 4".
Foram necessários alguns cortes para fazer o encaixe da lente , mas ficou muito bom !



lente pronta_1.jpg (43598 bytes) lente pronta_2.jpg (40019 bytes)

As lentes de cristal comprei no mercadolivre, já vem com um manual com as distâncias para montar uma lente triplet, mas utlilizei apenas a lente de +5'/+0,5'. O material é muito bom e o vendedor é muito confiável.

Montagem das lentes de fresnel :
lente da lampada

Comprei esta lente também no Mercado Livre , mas também é encontrada no site 3dlens.com com maior qualidade é de PVC flexivel e foi montada num sanduiche entre duas placas de vidro de 2mm :
|vidro|fresnel|vidro|

lente fresnel lamp_1.jpg (50820 bytes)

lente fresnel lamp_2.jpg (60128 bytes)

Lampada utilizada

A lampada utilizada é uma HQI 150W /D UVS .

CARACTERISTICAS : 150W, 10000 lumens, temperatura na lampada acesa 80*C , temperatura a 20 cm da lampada 35*C, temperatura da cor 5200K. O kit foi montado dentro de um refletor convencional e o facho luminoso foi melhorado incorporando a "conha de Feijão" no interior do refletor.

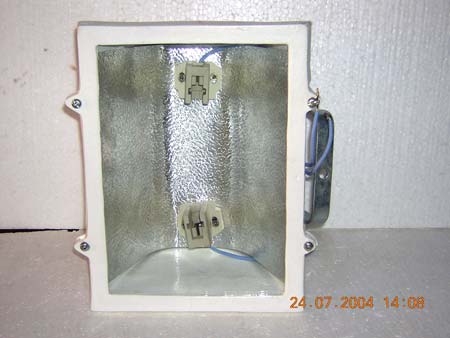

Refletor ainda sem a concha montada

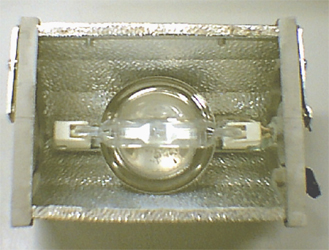

Refletor já pronto

Ventilação :

Eu usei dois fans , um de 8 x 8 cm x 12V como insuflador no gabinete do refletor, que é aberto na parte inferior e na trazeira da caixa do projetor , para manter o calor excessivo fora da caixa, e um de 6 x 6 cm x 12V como insuflador na parte inferior do LCD ( para manter as coisas frias )

Tela de LCD

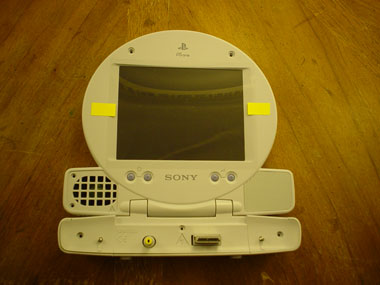

Eu estou usando uma tela Psone 640 x 480 pixel - também comprei no Mercado livre

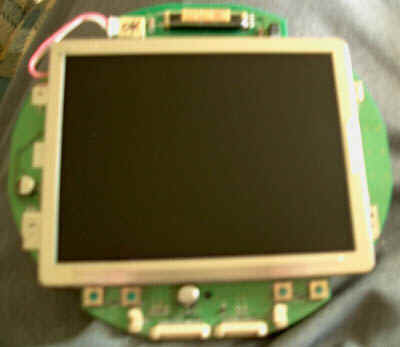

Tela já fora do gabinete

Fonte de alimentação dupla : 7.5 V para o Psone e 12 V para os Fans com 1,5 A
Interessados na fonte : monto por encomenda R$ 30,00 + frete
pedidos por e-mail : [email protected]

PARTES DA CAIXA

Algumas fotos

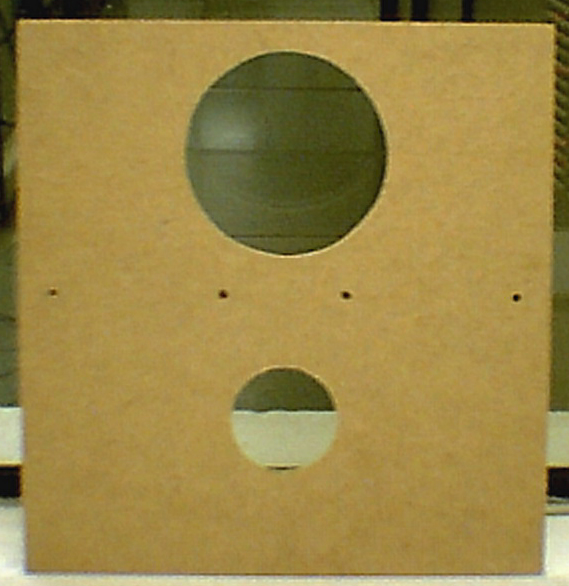

Vista frontal - furo = maior lente - menor = entrada de ar para ventilação do LCD

Laterais . Detalhe do furo para ventilador de 80mm - resfriador do refletor

Suporte auxiliar para encaixe da lente

Tampa superior

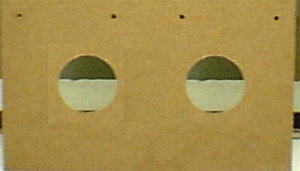

Tampa trazeira - detalhe da furação para ventilação passiva do refletor


Suporte do LCD | fresnel fixa | fresnel com keytonnig | espelho | ventoinha do conjunto óptico

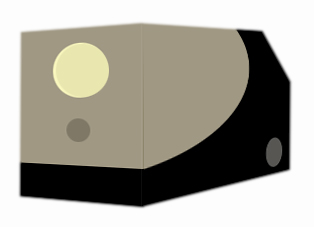

Aparência final do projetor
Aparência final do progetor

Esta atualização é de 23/06/2006 - estarei postando novas fotos em alguns dias.
