Esta é a minha tentativa de montar um projetor no esquema Do It Yourself.

Relação do material que utilizarei:

• 01 - monitor lcd tft 7,2" Pyramid

• 01 - lampada golden plus super 8 caixa ( equivale a uma lampada de 230 W , 6000K , 2430 lumens ) fluorecente ( trabalha em baixa temperatura )

• 01 refletor esferico

• 02 - FAN - 1 de 6 cm  e 1 de 4 cm

• 02 - espelhos

• 01 - triplet ( nacionalizada ) mercado livre - focal point 210 mm -

• 01 - lente fresnel via ML para lampada PVC flexivel - focal point 300 mm -

• 01 - lente fresnel PVC via 3Dlens - focal point 300 mm -

• MDF 03 milimetros para caixa.

• Filtros , polarizadores e outros materias opticos recomendo procurarar no site  3dlens.com

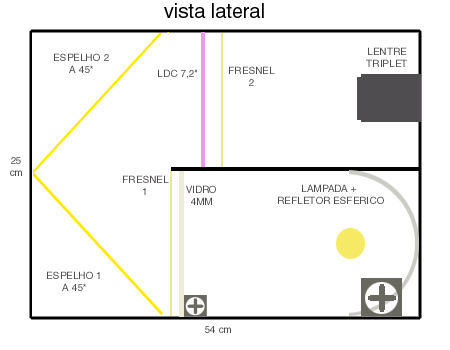

PRIMEIRO PASSO - O ESQUEMA DE MONTAGEM

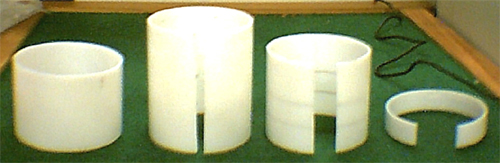

Preparação da lente projetora TRIPLET

Eu usei para a montagem um pedaço de tubo de PVC branco de 4".
Foram necessários alguns cortes para fazer os encaixes das lentes , mas ficou muito bom !

As lentes de cristal comprei no mercadolivre, já vem com um manual com as distâncias para montar a lente  triplet. O material é muito bom e o vendedor é muito confiável.

Montagem das lentes de fresnel :
lente da lampada

Comprei esta lente também no Mercado Livre , mas também é encontrada no site 3dlens.com com maior qualidade é de PVC flexivel e foi montada numa moldura 1/2 madeira 1/2 aluminio. A parte lisa fica voltada para luz

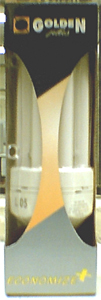

Lampada utilizada

Estou testando uma lampada que encontrei no mercado . É da marca Golden Plus.

• CARACTERISTICAS :       120 V, 2430 lumens, temperatura na lampada acesa 70*C , temperatura a 2 cm da lampada 25*C, temperatura da cor 6000K, potencia da lampada 46W ( equivale a uma lampada incandecente de 230 W - existe uma outra de 115 W que equivale a uma lampada de 500 W !!! , mas é um pouco grande para esse projetor )

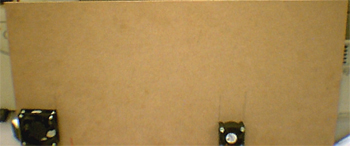

Ventilação :

Eu usei dois fans , um de 6 x 6 cm x 12V   como exaustor e um de 4 x 4 cm x 12Vcomo insuflador.

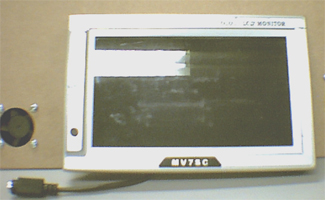

Tela de LCD

Eu estou usando uma tela para dvd automotivo de 7,2" ( diagonal ) da Pyramid - também comprei no Mercado livre

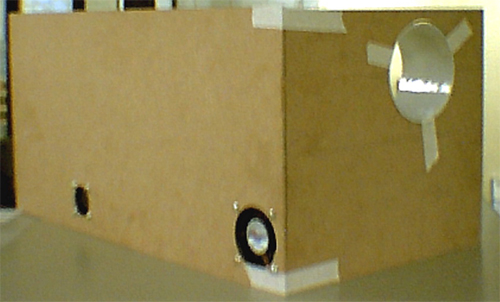

Aparência final do projetor

A grosso modo, esta vai ser a "cara do bicho" .

INÍCIO DA MONTAGEM:

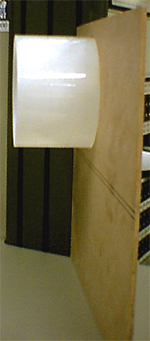

SUPORTE PARA A TRIPLET.

Painel trazeiro:

Esta atualização é de 20/04/2006 - estarei postando novas fotos em alguns dias.

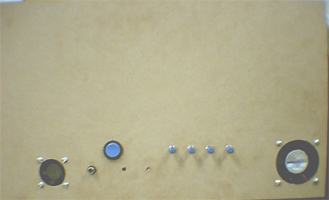

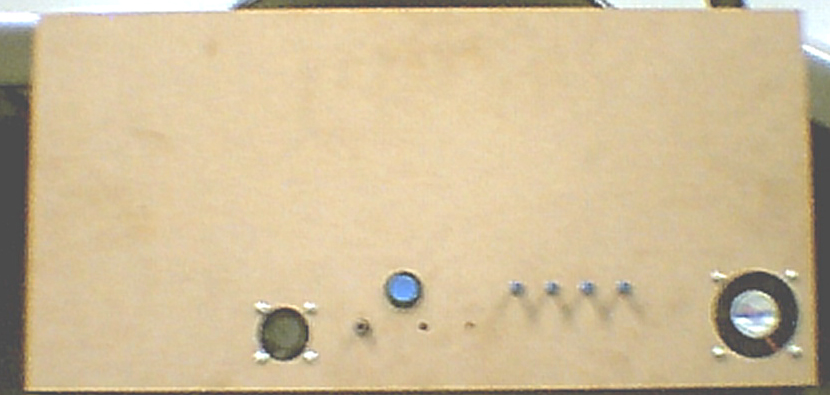

Painel Lateral:
Controles incorporados

Na ordem são:

1. FAN de 4 x 4 insuflador

2. Entrada de Vídeo ( NTSC )

3. Interruptor Geral

4. Interruptor remoto para chave geral

5. Interruptor remoto para LCD

6. ON/OFF do LCD

7. MENU do LCD

8. Opção + das funções do LCD

9. Opção - das funções do LCD

10. FAN de 6 x 6 exaustor

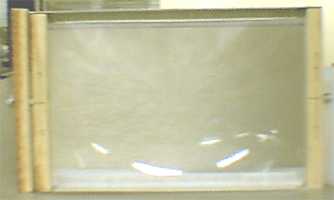

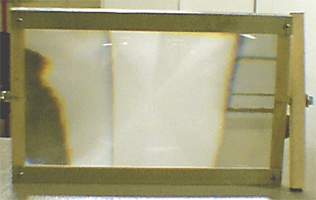

Montagem da Fresnel:
Convergência do LCD

Na lateral esta montado um dos suportes para o ajuste de KEYSTONING. Também foi montado em 1/2 madeira e 1/2 alumínio ( cantoneira de 1.2 cm x 1.2 cm )

Esta atualização é de 21/04/2006 - estarei postando novas fotos em alguns dias.

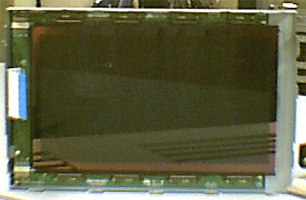

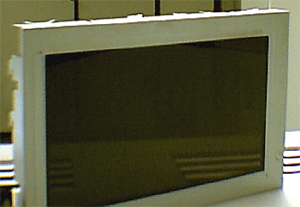

Preparação do LCD

Após desmontar o LCD as partes ficaram assim :

O LCD vai ser montado no suporte original para evitar danos.

As placas serão montadas em um angulo de 90' . Foi necessário montar um suporte de MDF para sustentar as placas.

Esta atualização é de 24/04/2006 - estarei postando novas fotos em alguns dias.

Duvidas : [email protected]
