          A idéia original deste projetor foi retirada do site : http://www.horrorseek.com/halloween/csolsen/laser-show.html.
          Com poucos recursos , fáceis de se encontrar, foi possível criar um interessante efeito de projeção de figuras geometricas

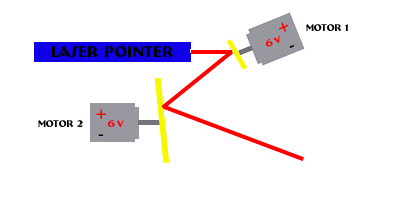

          O principio básico de funcionamento é a reflexão do laser em dois espelhos. Deve-se observar que cada um dos espelhos tenha uma inclinação de aproximadamente 01 grau em relação ao eixo do motor e que cada motor tenha um sentido diferente de rotação. O suporte para o mecanismos pode ser facilmente construido em madeira leve ou, para os mais talentosos, em aluminio ou  outro material.

base laser1.GIF (5834 bytes)

  • Material necessário para montagem :

     01 - Laser pinter ( caneta ou chaveiro )
     02 - Motores DC 6 Volts
     02 - Espelhos redondos ( um com aproximadamente 3 cm de diametro e o outro com aproximadamente 5.5 cm de diametro )
     01 - Transformador 6v + 6v x 1A
     02 - Circuito integrado 555
     02  -Resistor 100 R 1/4 W
     02 - Resistor 47K 1/4 W
     02 - Potenciometro linear 47K
     02 - Capacitor eletrolitico 1uF x 16 V
     02 - Transistor IRF630 ou equivalente
     04 - Diodo de sinal 1N4148
     04 - Diodo retificador 1N4001
     01 - Transistor LM317
     01 - Resistor 240R 1/4 W
     01 - Capacitor eletrolitico 10uF x 16 V
     01 - Trinpot linear 1K
     01 - Capacitor ceramico 0.1uF

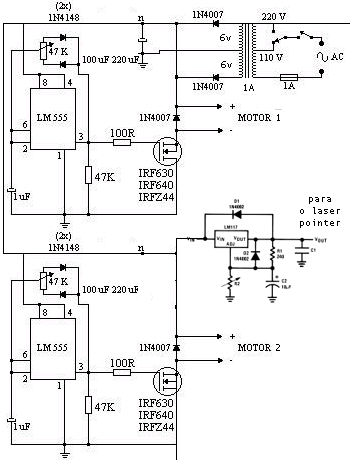

CIRCUITO ELETRÔNICO

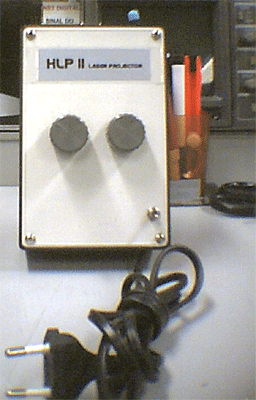

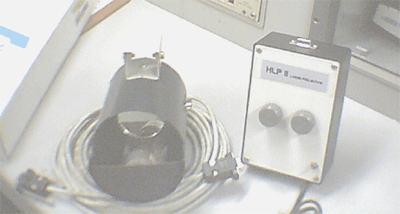

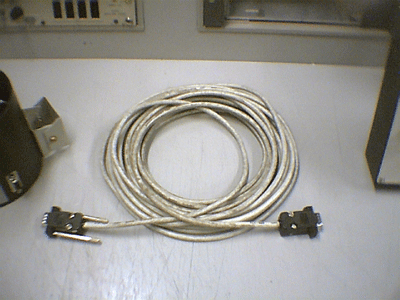

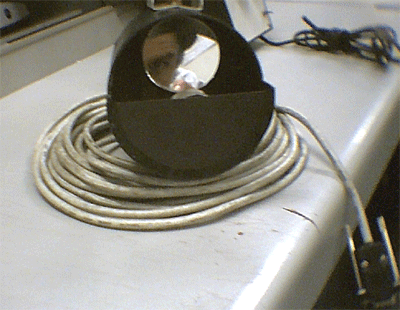

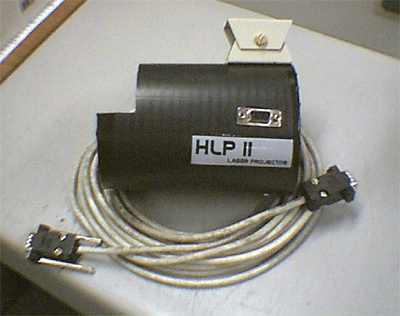

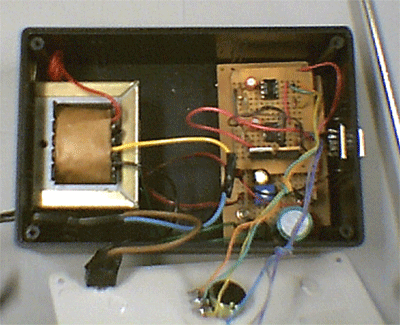

ALGUMAS FOTOS DO PROJETO FINALIZADO.
